匠心打造 LME49830TB功放DIY全程记录与云母电容器的应用解析

引言

对于音响DIY爱好者而言，设计并制作一台高品质的功放是极具吸引力的挑战。美国国家半导体公司（现属TI）出品的LME49830TB，是一款性能卓越的高压、高保真音频运算放大器，专为驱动MOSFET或双极型晶体管输出级而优化。它以其极低的失真、宽广的带宽和强大的驱动能力，成为众多发烧友制作高端功放的首选核心芯片。本文将详细记录基于LME49830TB的功放DIY全过程，并特别聚焦于关键元件——云母电容器在其中的重要作用与应用技巧。

一、 核心器件简介：为什么选择LME49830TB？

LME49830TB并非普通的运放，它集成了完善的保护电路（如过温、过流保护），其高压特性（最高工作电压可达±100V）使其能直接驱动大功率输出级，简化了电路设计。其开环增益高，总谐波失真加噪声（THD+N）在典型工作条件下可低至0.00003%，为再现纯净音质奠定了坚实基础。选择它作为DIY的核心，意味着项目起点即是追求极致性能。

二、 电路设计与元件选型

1. 总体架构：典型的电路架构为“LME49830TB驱动级 + MOSFET/BJT互补输出级”。本设计采用双单声道结构，即左右声道完全独立，以获得最佳的声道分离度和信噪比。电源部分采用环形变压器供电，经整流滤波后提供稳定的±对称电压。
2. 关键元件选型——聚焦云母电容器：

• 角色定位：在功放电路中，云母电容器主要应用于高频退耦、相位补偿及输入/反馈网络等关键位置。其卓越的高频特性（极低的ESR和ESL）、极高的稳定性和精度，是普通瓷片电容或薄膜电容难以比拟的。

• 具体应用点：

• 输入耦合与反馈网络：在LME49830TB的反向输入端（反馈点）或同向输入端（信号输入），并联一个小容量（如10pF至100pF）的云母电容，可以有效抑制射频干扰（RFI），防止超高频信号窜入引起自激振荡，提升工作稳定性。

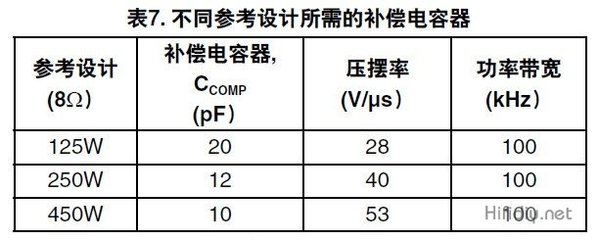

• 相位补偿：在芯片的补偿引脚之间，按照数据手册推荐值（通常为几十pF）使用云母电容，能优化放大器的相位裕度，确保在全频带内稳定工作，避免“铃振”现象。

• 电源高频退耦：在每块芯片的电源引脚最近处，除了并联大容量电解电容进行储能滤波外，必须并联0.1μF的薄膜电容和100pF左右的云母电容。云母电容在此负责滤除电源线上残留的极高频噪声，为芯片提供“最干净”的瞬时电流。这是提升声音背景宁静度、增强细节表现力的关键一招。

• 选购要点：选择信誉良好的品牌（如CDE、KEMET），优先选用银云母电容，其性能更为优异。精度选择5%或更高精度即可，重点在于其稳定可靠。

三、 DIY制作全程记录

1. PCB设计与打样：使用EDA软件（如KiCad）精心布局布线。遵循“一点接地”原则，将信号地、电源地、输出地在最后一点汇合。驱动级与输出级的大电流路径尽量短而宽。为云母电容等小元件预留精准的焊盘位置。
2. 焊接与组装：

• 顺序：先焊接电阻、小电容等矮元件，再焊接集成电路插座、大电容等。

• 云母电容焊接技巧：云母电容引脚较硬，焊接时需先用烙铁对焊盘和引脚充分加热，再送入焊锡，避免虚焊。其体积虽小，但位置至关重要，务必准确安装在设计位置，特别是靠近芯片电源脚和补偿脚的位置。

1. 调试与测试：

• 通电前检查：反复核对元件值、极性，确保无短路。

• 静态调试：先不接负载和输入信号，通电测量各关键点电压（如输出中点电位、功率管静态电流），调整至设计值。LME49830TB的优异性能使得静态工作点非常容易设置且稳定。

• 动态测试：接入假负载电阻和信号发生器，用示波器观察输出波形，确保无自激振荡（在方波测试下观察过冲和振铃情况）。此时，前期正确使用的云母电容将发挥其“定海神针”般的作用，确保波形干净利落。

四、 主观听感与

经过精心调试的LME49830TB功放，一开声便展现出令人印象深刻的声音素质。背景极其宁静，仿佛漆黑的夜空，让音乐细节得以凸显。高频延伸自然而细腻，毫无毛刺感，这得益于云母电容有效滤除了高频杂讯和干扰。中频饱满扎实，人声富有情感；低频控制力出色，收放自如，层次清晰。整体音色中性偏暖，忠实还原录音本质，动态范围宏大。

****：此次DIY不仅成功打造了一台高性能功放，更是一次对细节极致追求的实践。LME49830TB提供了强大的核心性能，而像云母电容器这样的“配角”元件，在不起眼的位置上，以其卓越的高频特性和稳定性，为整机性能的圆满实现贡献了不可替代的力量。这深刻印证了Hi-Fi DIY的哲理：卓越的整体源于每一个细节的精益求精。对于追求极致的爱好者来说，这无疑是一次值得投入的、收获满满的制作经历。
